鋰電池正負極片回收修復再生設備
首頁 > 產品中心 > 鋰電池正負極片回收修復再生設備
正極修復（三）-廢正極片低溫等離子物理修復技術
廢正極片低溫等離子物理修復技術-（第五代等離子體修復再生技術）
上一頁——正極片熱解微波物理修復工藝技術流程簡述

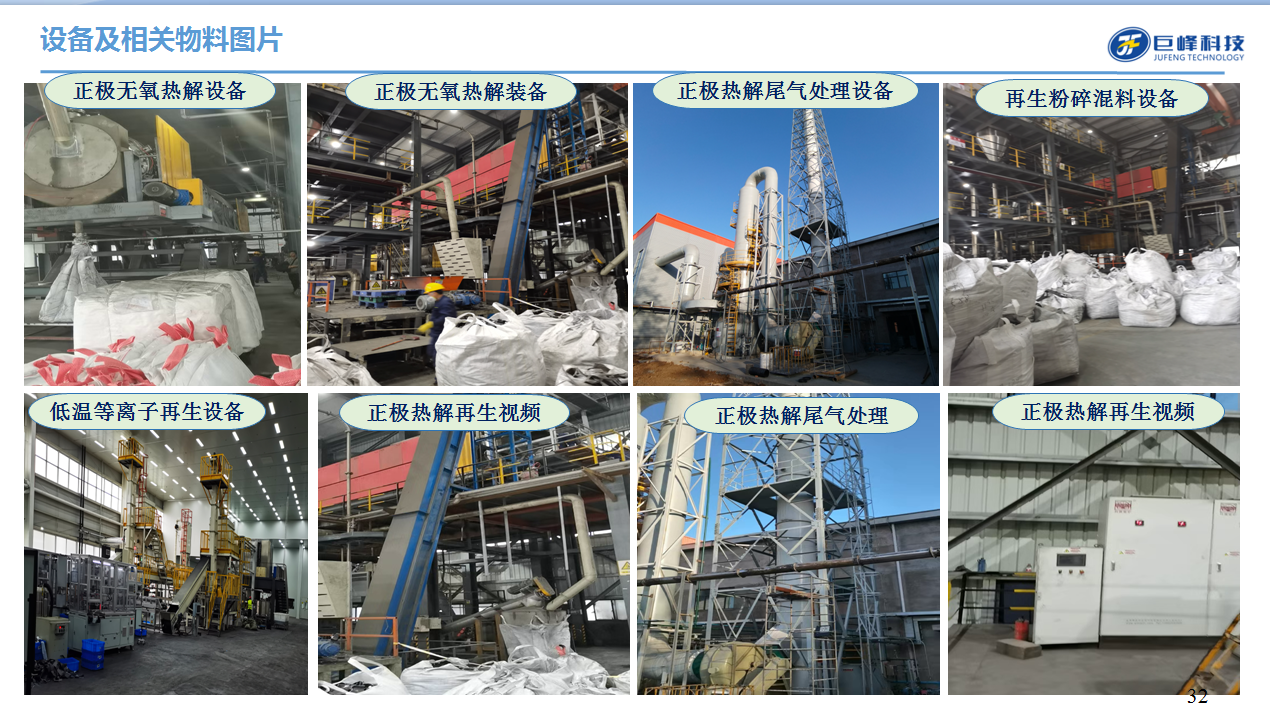

巨鋒與中國科學院過程所曹宏博導團隊、康飛博士研發組共同努力下，歷經2年多研發出廢正極片“低溫等離子＋微波熱修復再生技術”全流程生產技術，廢正極片通過“低溫等離子體分解＋柔性剝離＋微波修復＋粉碎分級”四步完成物理干法再生。該設備使用哈氏合金C22、C276材質，防止氟化氫的腐蝕；其他設備全部使用碳化鎢、陶瓷及特氟龍噴涂，防止雜質污染修復再生材料；

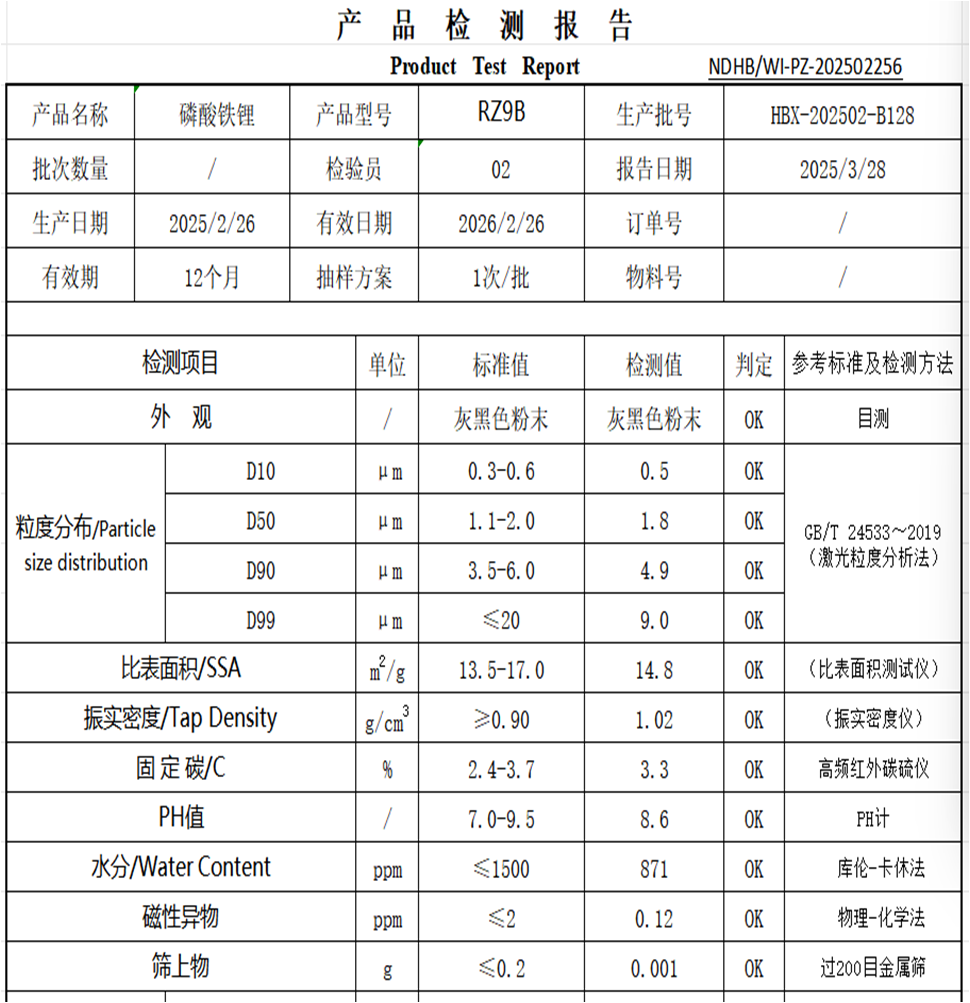

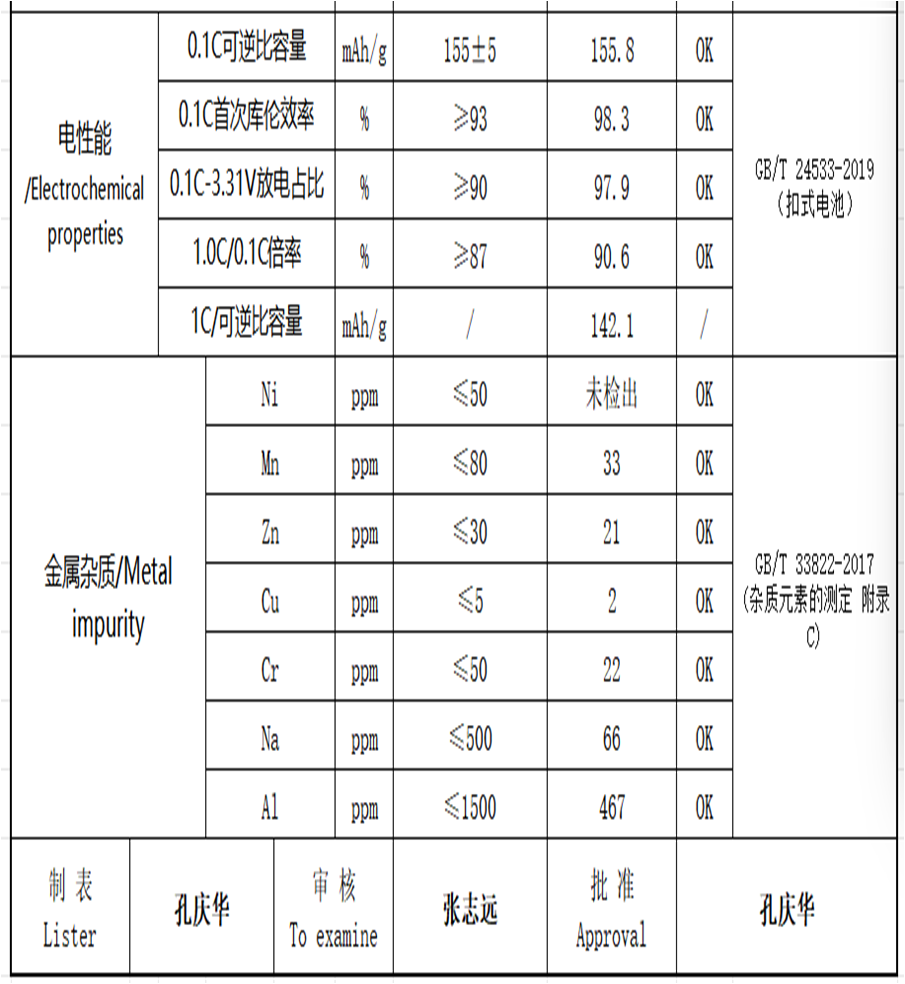

此技術再生的正極磷酸鐵鋰材料性能已接近原生材料，能大大降低電池成本和環境負擔，該技術具備良好的資源化和產業化前景。該技術是一種創xin型廢舊鋰電池正極材料全干法物理再生工藝，通過四步協同作用實現廢正極材料的結構修復與性能恢復，無需傳統濕法冶金的酸堿使用和大量水資源消耗，大幅縮短工藝流程，降低能耗和污染，是鋰電池回收領域的重大技術突破。
1. 低溫等離子體作用原理：撕破后正極片利用等離子體中的高能電子、離子、自由基等活性粒子，轟擊和化學降解雙重效率選擇性分解正極料表面的粘結劑 (如 PVDF) 和 SEI 膜，同時修復材料表面晶格缺陷，恢復材料結構完整性。粘結劑去除率 > 95%，暴露出清潔的活性材料表面，在不損傷主體結構的前提下，提高材料表面活性。為后續剝離和修復創造條件。

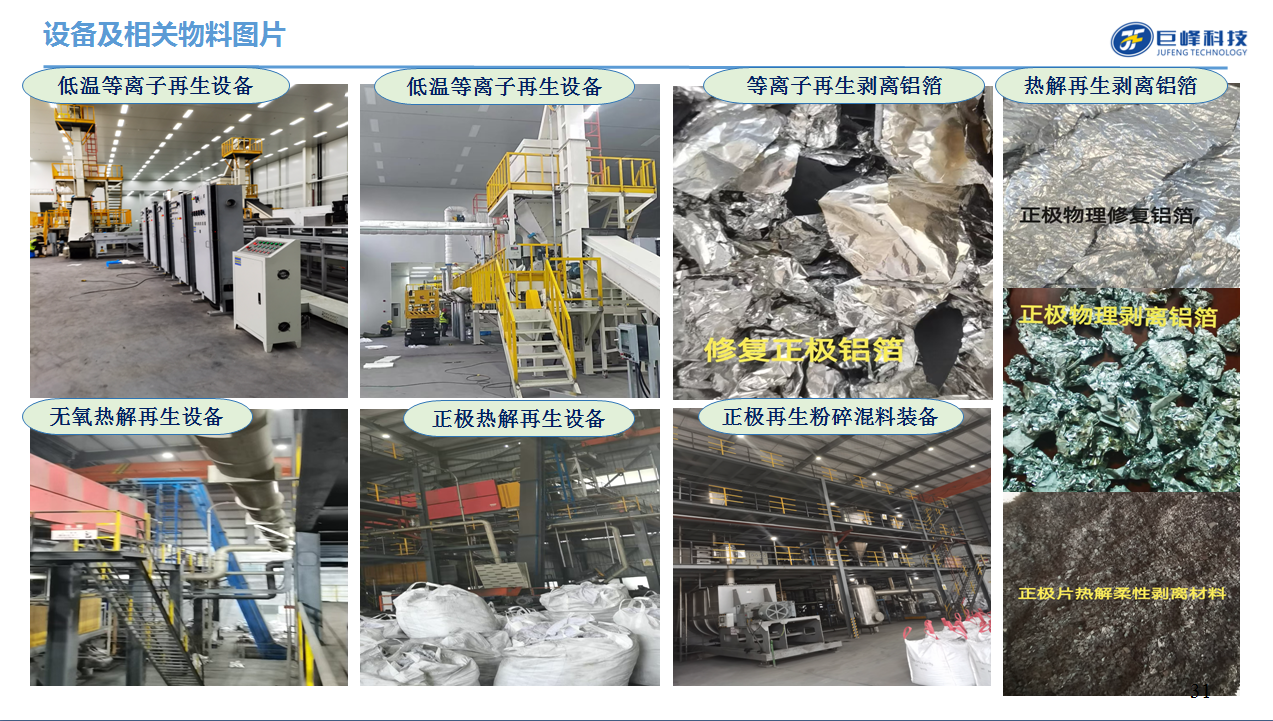

2. 柔性脫粉：經過低溫等離子體分解后，材料與鋁箔結合力非常弱，采用柔性的強氣流沖擊或柔性揉搓等“柔性”方式，即可使 LiFePO4粉層整片剝離，粉-箔分離率 >98%，Al元素含量＜0.03%，粉體零破損、形貌保持棱角完整。“柔性”意在剝離而非粉碎，對磷酸鐵鋰的晶體結構破壞小，避免了過度機械導致材料結構的缺陷和鐵污染。
3. 微波熱修復原理：柔性剝離的正極材料進行微波熱修復，微波為體相加熱直接作用于材料內部，實現快速 (100-300 秒)、均勻的體相加熱，避免傳統加熱的 "外熱內冷" 問題。微波場促使鋰離子從基態躍遷至激發態，顯著提高鋰離子在材料晶格中的遷移速率；準 確控制的熱沖擊使材料晶格迅速修復，恢復原始層狀結構，抑制鋰有害相變。同時使材料中微量的碳進行半石墨化，提供材料的振實密度及降低比表面積，通過材料綜合性能。
4. 材料細碎：通過粉碎使材料達到合適的粒徑分布，通過氣流粉碎、研磨和氣流分級等物理法，控制再生磷酸鐵鋰粉碎至D50≈1-2μm粒度，確保活性物質與導電劑、粘結劑的均勻混合，從而提供一致的性能，滿足電池再生產品質量穩定，提升其充放電容量和循環壽命。
等離子修復技術優勢與創新點
1. 環保效益
零廢水排放：全程無酸堿使用，避免傳統濕法冶金的大量污染
低廢氣排放：處理溫度低 (比傳統火法低 300-500℃)，能耗降低 68%
材料全利用：金屬回收率 > 99.2%，鋁箔可直接回用
2. 經濟效益
流程大幅簡化：從傳統 10 + 步驟壓縮至 3-5 步，生產效率提升 70%
成本顯著降低：省去前驅體合成環節 (占正極成本 40-60%)，綜合成本降低 25-40%
產品附加值高：再生材料性能可達原生材料的 90-95%，可直接用于新電池生產
3. 技術創新
直接再生：保留材料原有晶體結構，避免 "資源 - 產品 - 廢棄物" 單向循環
超快速處理：微波熱修復僅需 100-300 秒，而傳統燒結需 10-20 小時
普適性強：適用于三元材料 (NCM/NCA)、磷酸鐵鋰、鈷酸鋰等多種正極體
4. 四大技術協同機制
等離子體預處理為柔性剝離創造條件：降低粘結劑強度，使剝離有效解決且更小
微波修復與等離子體協同：等離子體清除表面障礙，微波提供內部修復能量，效率提升 50%
粉碎分級作為修復后處理：確保再生材料的粒度均勻性和電化學性能一致性
全干法工藝：摒棄傳統濕法冶金的 "溶解 - 沉淀 - 再合成" 路線，實現 "修復 - 再生" 一步到位
結構直接修復：保留材料原有晶體結構，避免 "資源 - 產品 - 廢棄物" 單向循環
快速修復：微波技術將修復時間從傳統燒結的10-20小時縮短至100-300 秒

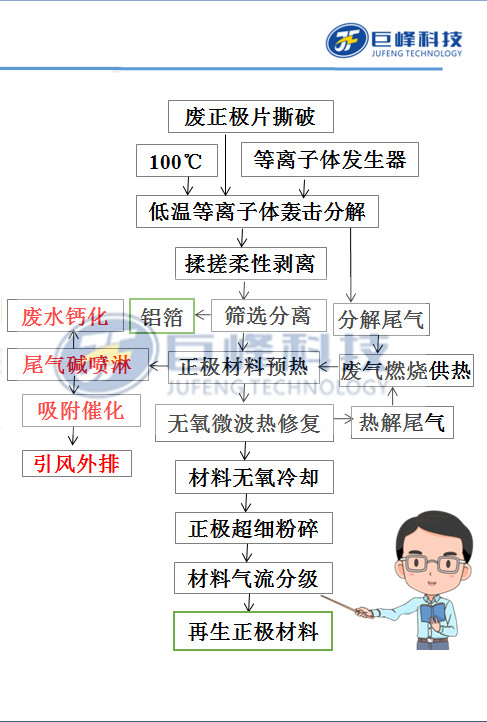

低溫等離子體分解 +柔性剝離+ 微波修復 + 粉碎分級" 物理干法再生技術通過四步協同創新，實現了廢舊鋰電池正極材料的效率、低耗、環保再生，是對傳統回收技術的突破。該技術不僅解決了環保難題，還大幅降低了生產成本，為新能源產業鏈的可持續發展提供了強有力支撐。
